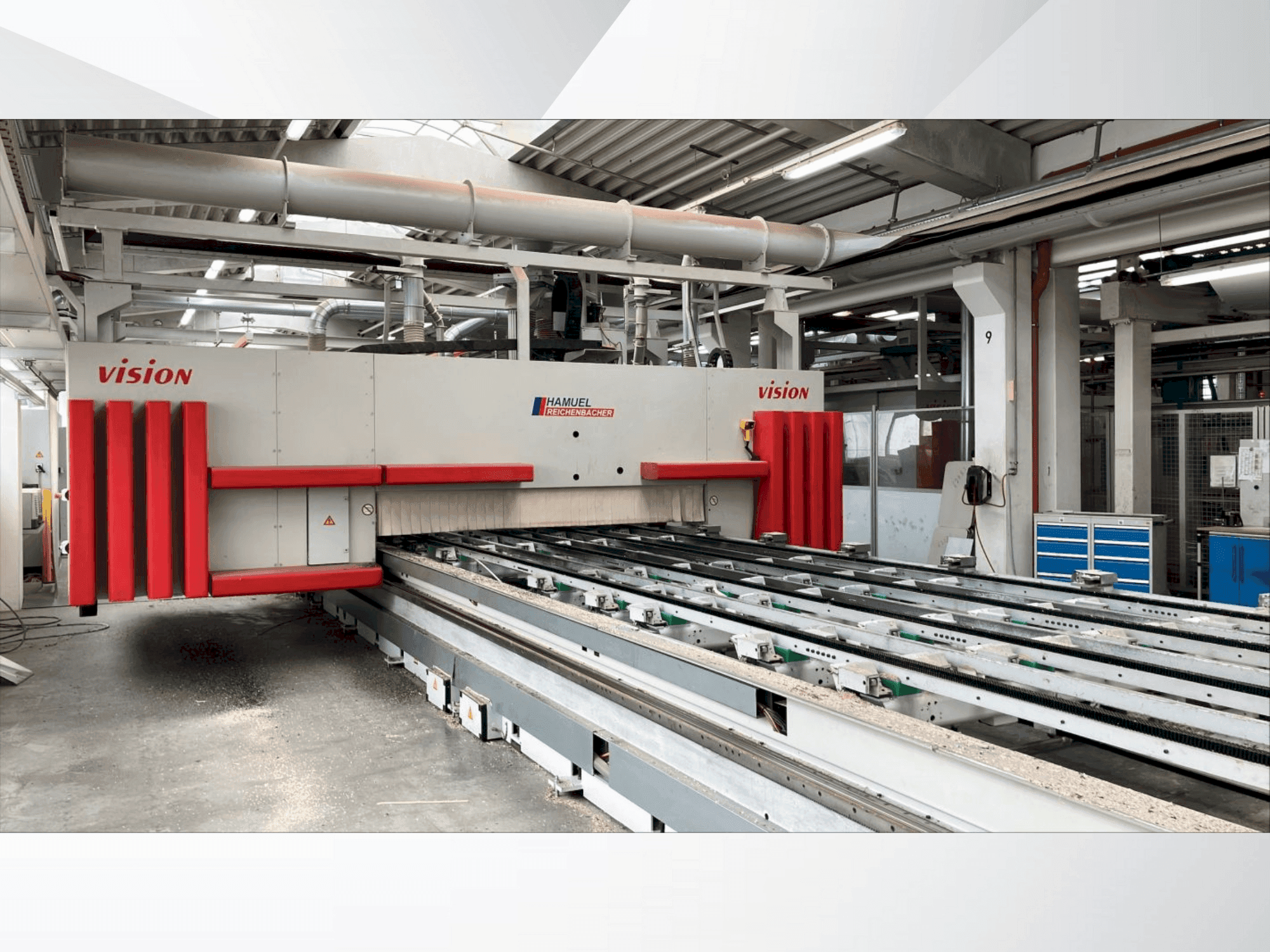

Hamuel Reichenbacher - VISION III-TT-LDE-CNC-HAM-2017-00001

Дополнительное оборудование

• - Автоматически регулируемый опорный стол с вакуумными штифтами
• - Вакуумные присоски, встроенные в неподвижную станину машины
• - Обеспечивает гибкое и надежное позиционирование деталей

Дополнительная информация

Преимущества станка

• Технические преимущества станка:
  • - Панель управления: 17" tft плоский экран
  • - Операционная система: windows 7
  • - Дисплейный компьютер: pcu 50. 5
  • - Пользовательский интерфейс: hmi operate
  • - Оси x1/x2: прибл. 8540 мм - продольное перемещение портала
  • - Ось y1: ок. 2500 мм - поперечное перемещение блока
  • - Ось z1: ок. 480 мм - вертикальное перемещение блока
  • - Ось b1: ±180° - поворотное движение
  • - Ось c1: 360° - вращательное движение
  • - Ось x3: перемещение бурильной установки под полом
• Качественные преимущества станка:
  • - Оси u2 - u10: перемещение носителя
  • - Станок имеет максимальную скорость 60 м/мин по осям x и y, 20 м/мин по оси z, до 90°/с по осям b и c, и предлагает бесступенчато программируемую скорость подачи в плоскости x/y по любой траектории.
  • - Вакуумные штифты: 72 штуки, Ø100 мм
  • - Ход поршня: 100 мм
  • - Эффективный ход: 25 мм (над базовой лентой)
  • - Система вакуумных носителей включает 9 носителей с электроприводом, каждый из которых имеет диапазон перемещения ±1000 мм, минимальное расстояние между ними 300 мм (обычно ~1000 мм) и оснащен 8 вакуумными присосками (Ø100 мм), расположенными по схеме 1-2-2-2-1, системой контроля вакуума и соплами для обдува для очистки подушечек, причем все носители приводятся в движение с обеих сторон электродвигателями.

Дополнительная информация

• - Машина все еще под напряжением
