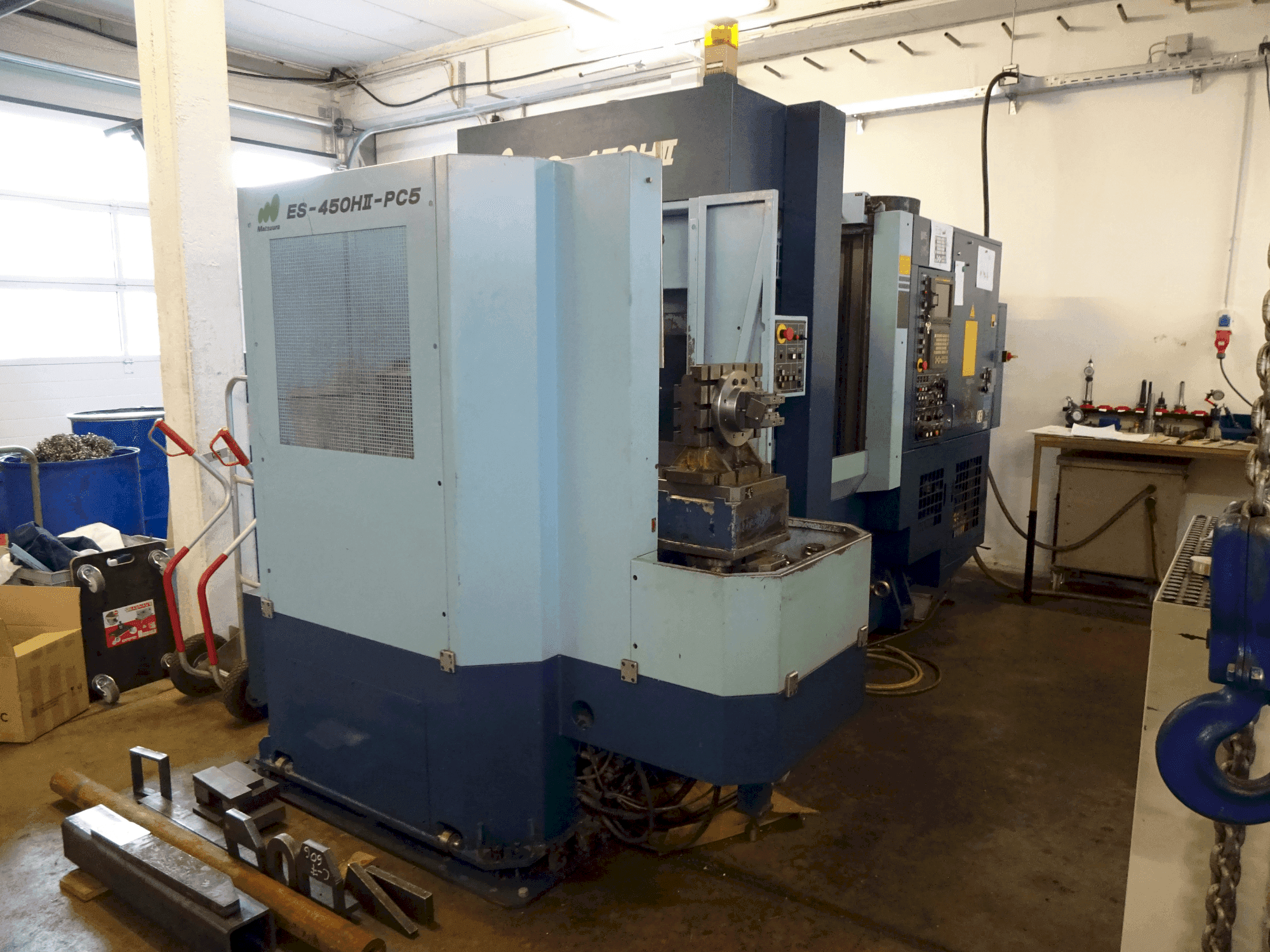

Вид станка Matsuura ES-450HII PC5  спереди

Matsuura - ES-450HII PC5DE-MIL-MAT-1999-00001

35.000 €
gindumac цена
(Франко-завод)
получить коммерческое предложение
Посетите станок
сделать встречное предложение
Скачать PDF

У вас есть еще вопросы? Связаться с нами!

sales contact

Максим Озерин

+7 937 070 8431

m.ozerin@gindumac.com

whatsapp
Свяжитесь в WhatsApp
Показать на языке оригинала

Этот 4-осевой станок Matsuura ES-450HII PC5 был произведен в 1999 году. Это горизонтальный обрабатывающий центр, созданный для обеспечения точности и эффективности. Если вы хотите получить высококачественные возможности фрезерования, обратите внимание на станок Matsuura ES-450HII PC5, который мы предлагаем на продажу. Свяжитесь с нами для получения дополнительной информации.

Просмотр

  • бренд: Matsuura
  • год: 1999
  • МОДЕЛЬ: ES-450HII PC5
  • тип применения: Фрезерование
  • Местонахождение: Германия
  • тип станка: Горизонтальный обрабатывающий центр
  • наличие: Немедленно

Техническая информация - Matsuura ES-450HII PC5

Общая информация

  • Ширина измерений: 4200 mm
  • Глубина измерений: 3600 mm
  • Высота измерений: 2470 mm
  • Вес машины: 5700kg

Главный привод

  • Диапазон скорости шпинделя: 15000 1/MIN
  • Конус инструмента: BT40
  • Количество осей: 4

Движение

  • Х-ОСЬ Форсированная подача: 40000mm/min
  • Y-ОСЬ Форсированная подача: 40000mm/min
  • Z-ОСЬ Форсированная подача: 40000mm/min

Заготовка

  • Вес заготовки: 200kg

Инструменты

  • Номер индекса: 30
  • Максимальный вес: 8kg
  • Максимальный диаметр инструмента: 150mm
  • Максимальная длина инструмента: 300mm
  • Тип держателя инструмента: JIS B 6339 tool shank 40T

Дополнительная информация

    Преимущества станка

    • Технические преимущества станка:
      • - Высота поверхности стола (от пола): 1000 мм

    Дополнительная информация

    • - Обходы: Ось X (колонна справа/слева): 450 мм (250 слева, 200 справа) Ось Y (шпиндельная головка вверх/вниз): 400 мм Ось Z (паллета назад/вперед): 400 мм (+250 при смене поддона) Заготовка Расстояние между верхней поверхностью поддона и шпинделем: 80~480 мм Расстояние от центра паллеты до направляющих колонны: 120~520 мм Поддон: Рабочая область: 300 x 300mm Максимальный вес груза: 200kg Поверхностное резьбовое отверстие (размер х количество): M12 x P1.75 x 32 мм Стол Угол индексации стола: 1 градус Скорость индексации стола: 1,5 сек/90°, 1,9 сек/180° Сила зажима муфты: 27,3 кН Шпиндель ID подшипника шпинделя: Ø70 мм Максимальный крутящий момент шпинделя: 105/1000 минˉ1 Нм Усилие зажима инструмента: 8,2 кН Ориентация шпинделя: Стандартная (электрическая) Воздушный обдув шпинделя: Стандартная Скорость подачи Скорость подачи (X/Y/Z): 1~15000 мм/мин Ручная непрерывная (толчковая) подача: 0~4000 мм/мин Наименьший выходной шаг: 0,001 мм Автоматическая смена инструмента Тип шпильки: JIS B 6339 тяговая шпилька 40P Хранение инструментов: 30 шт. Метод выбора инструмента: Код адреса и случайный выбор Двунаправленное вращение магазина. (T4) Время смены инструмента (инструмент на инструмент): 1,5 сек (менее 6 кг), 2,0 сек (более 6 кг). Время смены инструмента (стружка на стружку): 3,2 сек Шаг инструментального горшка: 95,25 мм Автоматический сменщик поддонов Количество поддонов: 2 Система смены поддонов: Метод поворотного стола Время смены паллет: 8,5 сек Время смены паллет (паллета на паллету): 9,0 сек Усилие зажима паллеты: 41,5 кН Вес поддона/шт: 40 кг Размер поддона: 300 x 300 мм Максимальный вес груза: 200 кг Двигатели Двигатель шпинделя: Alpha T8/1500 AC 11,0/7,5кВт (30мин./непрерывная скорость) Двигатели подачи: Ось X: модель α 22/3000 AC 4,4кВт Ось Y: модель α 22/2000 с тормозом AC 4.4kW Ось Z: модель α 22/3000 AC 4.4kW Гидравлический двигатель: AC 1,5 кВт Двигатель смазки: AC 0.02kW Двигатель охлаждающей жидкости: AC 0.75kW Требуемая мощность Общая электрическая мощность: 34KVA Источник воздуха: 0,54~0,93 МПа Производительность воздуха: 400 л/мин Емкость гидравлического бака: 15 л Емкость бака для смазки: 2,7 л Емкость бака для охлаждающей жидкости: 200 л Стандартное навесное оборудование Защитный кожух для инструмента (с верхней крышкой) Поток стружки Синхронизированный кран Охладитель шпиндельного масла Защита шпинделя от перегрузки Устройство предотвращения сопряжения оси подачи Рабочее освещение (люминесцентная лампа) Счетчик М-кодов (9 видов) Сквозная охлаждающая жидкость шпинделя Интерфейс датчика шпинделя (без датчика) Фильтр-мист Транспортер для стружки Руководства

*Информация на сайте может различаться между показанными данными и фактическими значениями, проверьте информацию у торговым представителем.
