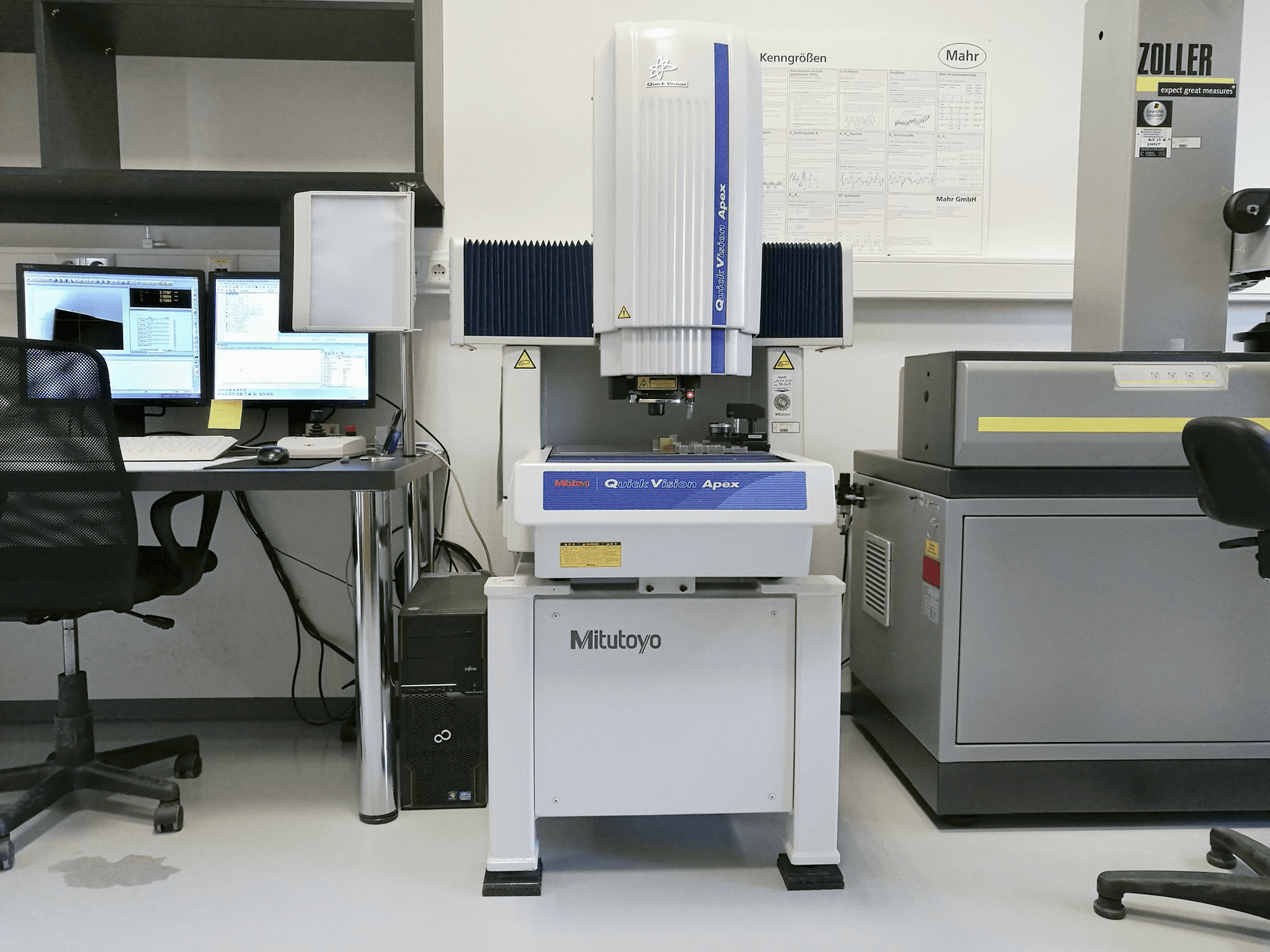

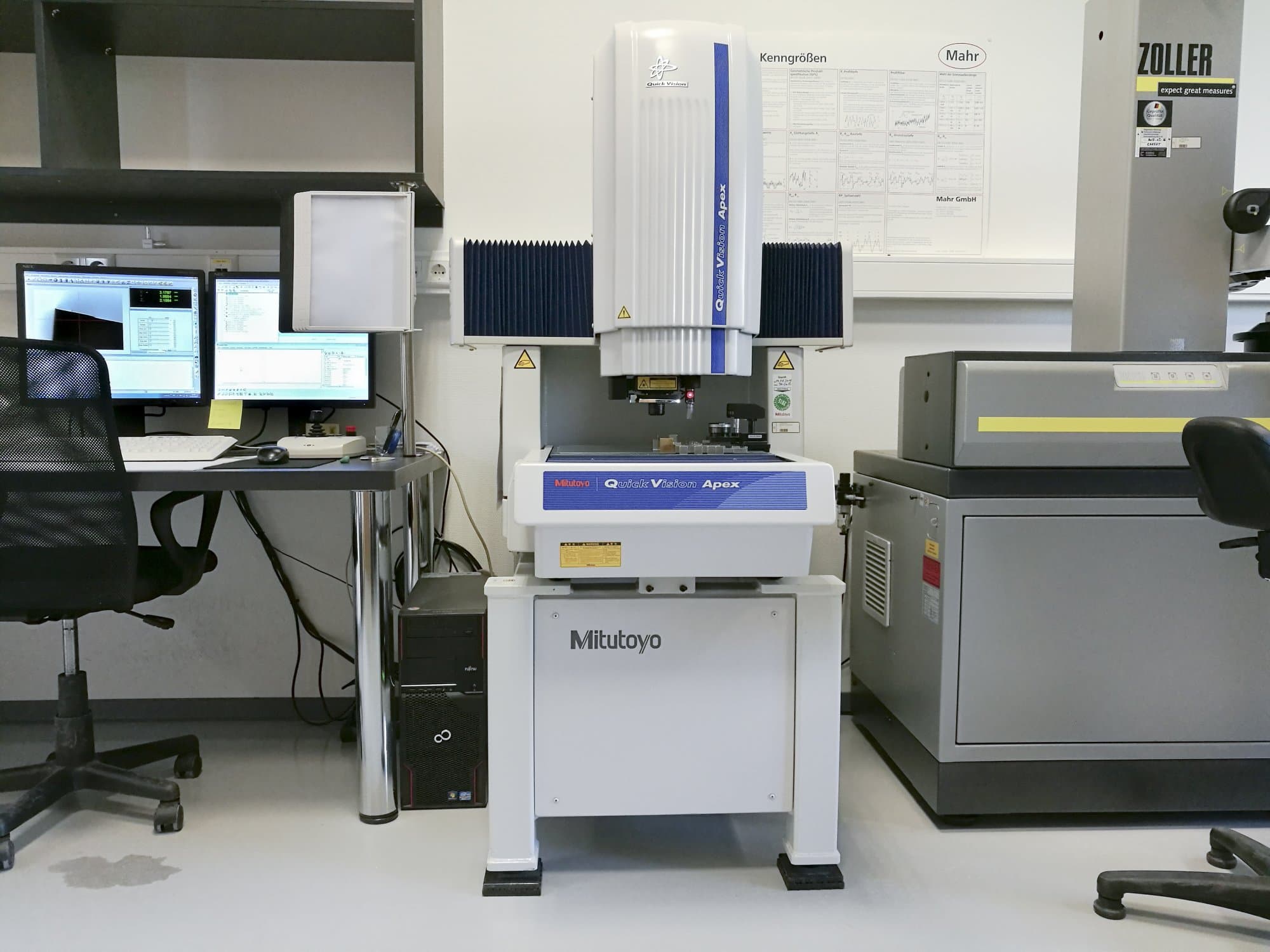

Mitutoyo - QVT1-X302PIL-CDE-MEA-MIT-2011-00001

Общая информация

• Ширина измерений: 859 mm
• Глубина измерений: 951 mm
• Высота измерений: 1609 mm
• Вес машины: 360 kg

Блок управления

• Модель: QVPAK
• Выпуск: 11.101
• Дистанционное управление: Да

Главный привод

• Камера: Высокочувствительная ПЗС-камера Ч / Б
• Подсветка: Surface-White LED, Contour-White LED, Programmable Ring Light-White LED
• Разрешение: 0.0001 mm

Движение

• Х-ОСЬ Движение: 300 mm
• Х-ОСЬ Рабочий канал: 300 mm/s
• Х-ОСЬ Наибольшая погрешность измерения: -0.761 µm
• Х-ОСЬ Точность: E1x1-(1.5+3L/1000) µm
• Y-ОСЬ Движение: 200 mm
• Y-ОСЬ Рабочий канал: 300 mm/s
• Y-ОСЬ Наибольшая погрешность измерения: 0.488 µm
• Y-ОСЬ Точность: E1y2-(1.5+3L/1000) µm
• Z-ОСЬ Движение: 200 mm
• Z-ОСЬ Рабочий канал: 300 mm/s
• Z-ОСЬ Наибольшая погрешность измерения: -0.982 µm
• Z-ОСЬ Точность: E1z3-(1.5+4L/1000) µm
• Плоскость X-Y (Диагональ_1) Наибольшая погрешность измерения: 1078 µm
• Плоскость X-Y (Диагональ_1) Точность: E2xy4-(2+4L/1000) µm
• Плоскость X-Y (Диагональ_2) Наибольшая погрешность измерения: 1326 µm
• Плоскость X-Y (Диагональ_2) Точность: E2xy5-(2+4L/1000) µm

Заготовка

• Заготовка Z: 200 mm
• Вес заготовки: 20 kg

Стол

• Наружная длина: 399 mm
• Внешняя ширина: 271 mm

Средства массовой информации

• Основное электронное соединение: 230 V / 50 Hz
