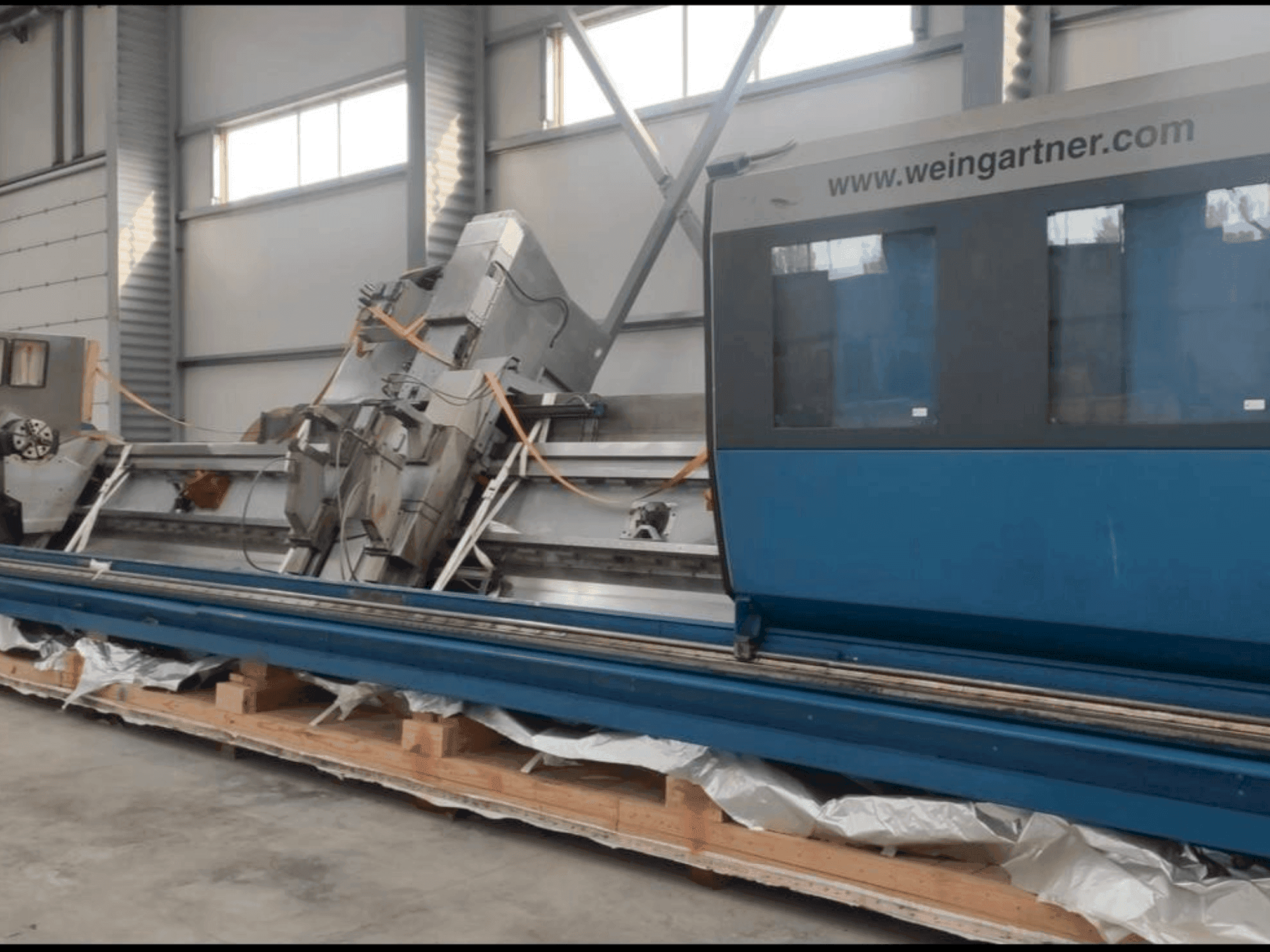

Этот 4-осевой фрезерно-токарный центр Weingartner Vario 700-000 был изготовлен в 2011 году. Он имеет прочную конструкцию с главным отверстием шпинделя 108 мм и патроном, способным зажимать диаметры от 25 до 245 мм. Станок поддерживает максимальный диаметр фрезерной головки 260 мм и имеет диапазон поворота ±90°. Станок Weingartner Vario 700-000 идеально подходит для выполнения сложных фрезерных и токарных операций и станет ценным дополнением к любой мастерской. Для получения дополнительной информации об этом фрезерно-токарном центре обращайтесь к нам.

Просмотр

бренд: Weingartner
год: 2011
МОДЕЛЬ: Vario 700-000
тип применения: Фрезерование
Местонахождение: Молдова
тип станка: Токарно-фрезерный центр
наличие: Продан

Техническая информация - Weingartner Vario 700-000

Общая информация

Ширина измерений: 3000 mm
Глубина измерений: 13500 mm
Высота измерений: 3750 mm
Вес машины: 42000 kg

Главный привод

Диапазон скорости шпинделя: 0.5 – 50 min⁻¹, Milling unit: 300 min⁻¹, Peeling unit: 1800 min⁻¹ 1/MIN
Количество осей: 4

Движение

Х-ОСЬ Движение: 10900 mm
Y-ОСЬ Движение: 250 mm
Z-ОСЬ Форсированная подача: 5000 mm/min

Средства массовой информации

Транспортер для удаления стружки: Да

Дополнительное оборудование

- Головная бабка: Подача от серводвигателя переменного тока: 1FT6 105 - 8SF71 - 3AG1, Крутящий момент на главном шпинделе в режиме S1, Передаточное число конической коробки передач: 4:1, Передаточное число червячного привода: 15:1, Общее передаточное число: 60:1, Высота главного шпинделя: 1550 мм, Отверстие главного шпинделя: 108 мм, Патрон Gr. 315: Диаметр отверстия: 95 мм, Макс. давление: 27 бар, Макс. усилие зажима при 27 бар: 17500 даН, Внешний зажим: 25 - 245 мм, Внутренний зажим: 90 - 310 мм
- Конвейер для стружки: Мощность привода: 1,1 кВт, Ширина разгрузки: 250 мм, Высота разгрузки: 850 мм, Передаваемая стружка: 300 дм³/ч
- Гидравлика: Подача насоса: 27 л/мин, Макс. давление в системе: 80 бар, Мощность привода: 4,6 кВт, Объем бака: 60 л, Мощность масляного радиатора: 0,3 кВт
- Фрезерный агрегат PUFK-320: Периферийный и зубофрезерный фрезерный агрегат, Поворотная ось A подается серводвигателем переменного тока: 1FT6 084 - 8AF71 - 3EL4, Планетарное передаточное число: 70:1, Передаточное число: 3:1, Общее понижающее отношение: 210:1, Макс. скорость поворота: 90°/сек, Диапазон поворота: ±90°, Подача от двигателя главного шпинделя переменного тока: 1PH7 137 - 2NF22 - 0CJ2, Макс. диаметр режущей головки: 260 мм, Макс. скорость режущей головки: 300 мин-¹
- Устройство для снятия кожуры (опция): Питание от двигателя главного шпинделя переменного тока: 1PH7 137 - 2NF22 - 0CC2, Передаточное число: 2,4:1, Макс. скорость режущей головки: 1800 мин-¹
- Передний упор: Диапазон диаметров (фрезерные губки): 25 - 220 мм, Макс. усилие зажима при 80 бар (без КПД): 1200 даН, Макс. давление зажима: 80 бар
- Задний упор: Диапазон диаметров (длинные фрезерные губки): 25 - 220 мм, Макс. усилие зажима при 80 бар (без КПД): 1200 даН, Макс. давление зажима: 80 бар
- Хвостовая бабка: Подача с помощью серводвигателя переменного тока: 1FT6 064 - 6AF71 - 3EK4, Передаточное число конической цилиндрической передачи: 50:1, Быстрое перемещение макс: 5000 мм/мин, Диаметр пиноли: 160 мм, Ход пиноли: 200 мм, Давление при 50 бар: 1500 даН, Натяжение при 50 бар: 1000 даН, Макс. давление: 50 бар
- Поддержка заготовки: Диапазон диаметров: 70 - 220 мм
- Общие характеристики машины: Напряжение питания: 3 x 380 В ± 10%, Цикл: 50 Гц ± 2%, Макс. потребляемая мощность: 57 кВт, Макс. мощность: 100 А, Напряжение управления: 24 В DC, Давление в системе (пневматика): 6 - 10 бар, Расход воздуха: 15 - 20 м³/час, Воздушный штуцер: ½", Давление в системе (гидравлика): 90 бар

Дополнительная информация

Преимущества станка

Технические преимущества станка:
- - Обрабатываемые материалы: фрезерование между центрами: мин. Длина: 585 мм, макс. Длина: 8 620 мм, диаметр: 25 - 220 мм
- - Компоненты станка: основание станка: расстояние между продольными направляющими: 700 мм, длина продольных направляющих: 10 900 мм, вес: 20 000 кг, продольные направляющие (ось z): подача с помощью серводвигателя переменного тока: 1ft6 086 - 8af71 - 3ek4, коническое передаточное число: 10:1, диаметр ШВП: 80 мм, шаг ШВП: 20 мм, быстрый ход макс: 5000 мм/мин, поперечные салазки (ось x): подача серводвигателем переменного тока: 1ft6 086 - 1af71 - 3eh1, коническое передаточное число: 6:1, диаметр ШВП: 50 мм, шаг ШВП: 10 мм, быстрый ход макс: 5000 мм/мин, поперечное перемещение ползуна для фрезерования: 256 мм, смещение ползуна (ось y): подача серводвигателем переменного тока: 1ft6 084 - 1af71 - 3eh1, коническое передаточное число: 6:1, диаметр ШВП: 50 мм, шаг ШВП: 10 мм, быстрый ход макс: 3000 мм/мин, ход поперечных салазок для фрезерования: 250 мм
- - Высокоточная и прочная конструкция с усовершенствованным серводвигателем, универсальные возможности обработки с несколькими блоками и устойчивыми опорами
Качественные преимущества станка:
- - Повышенная точность благодаря усовершенствованным передаточным числам и шарико-винтовым механизмам, эффективная работа с высокими скоростями перемещения

Дополнительная информация

- Машина все еще под напряжением

*Информация на сайте может различаться между показанными данными и фактическими значениями, проверьте информацию у торговым представителем.
